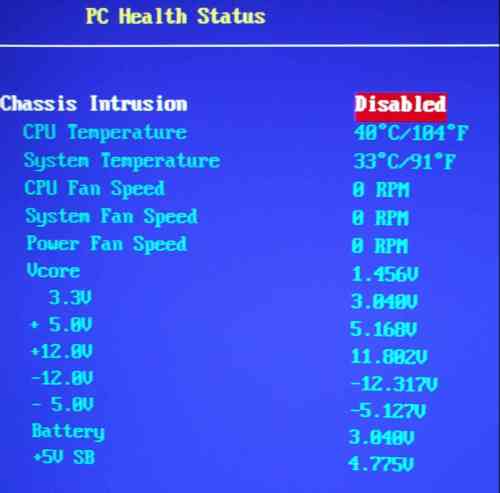

PC health status

V tomto bloku se téměř žádná z položek nedá nastavit a slouží spíše informativně. Nalezneme zde hodnoty napětí jednotlivých větví zdroje, rychlosti větráčků a teploty různých systémových prvků.

Chassis Intrusion

Jedinou nastavitelnou položkou v tomto bloku. V případě, že máte Case počítače s tímto senzorem, který se připojuje k základní desce, může vás pak BIOS informovat o otevření, nebo zavření case, popřípadě i o jiných parametrech case.

CPU Temperature

Informuje o aktuální teplotě na procesoru počítače.

System Temperature

Informuje o aktuální teplotě na Chipsetu vašeho počítače.

CPU Fan Speed

Zobrazuje počet otáček za minutu na větráčku, který ochlazuje chladič procesoru.

System Fan Speed

Zobrazuje počet otáček za minutu na větráčku, který ochlazuje chladič chipsetu.

Power Fan Speed

Zobrazuje počet otáček za minutu na větráčku, který ochlazuje zdroj. Nemusí tomu tak vždy být. Vesměs zobrazuje počet otáček větráčku, který je na desce zapojen do napájení s označením Power Fan.

Vcore

Zobrazuje aktuální napájecí napětí procesoru.

3.3V

Zobrazuje aktuální napětí, které zdroj dodává do 3.3V větve.

+5V

Zobrazuje aktuální napětí, které zdroj dodává do +5V větve.

+12V

Zobrazuje aktuální napětí, které zdroj dodává do +12V větve.

-12V

Zobrazuje aktuální napětí, které zdroj dodává do -12V větve.

Battery

Zobrazuje aktuální napětí baterie, která zálohuje informace v CMOS paměti. Více se o této baterii a celé paměti dočtete v základních informacích o BIOSu.

+5V SB

Zobrazuje aktuální napětí, které zdroj dodává na sběrnici. Optimálních je 5V.
